Τα εξάγωνα μη ασφαλιζόμενα παξιμάδια της σειράς AN316/NASM316 από χάλυβα με επίστρωση από κάδμιο είναι εκδόσεις στρατιωτικών προδιαγραφών των αντίστοιχων παξιμαδιών που χρησιμοποιούνται συνήθως για την ασφάλιση των προσαρμογών όπου ένα αρσενικό κοχλιωτό τμήμα κοχλιώνεται μόνο μερικώς σε ένα θηλυκό σπείρωμα (άκρα ράβδων, κοχλίες, εξαρτήματα διαφράγματος κ.λπ. ). Τα παξιμάδια της σειράς AN316/NASM316 είναι λεπτότερα από αυτά των προδιαγραφών AN315 και μπορούν να μεταφέρουν το μισό φορτίο τάσης των αντίστοιχων AN315 παξιμαδιών.  Έχουν αντικατασταθεί από τα παξιμάδια της σειράς NASM316. Οι κωδικοί (PIN, Part Identification Numbers ) για τα παξιμάδια της σειράς AN316 και οι αντίστοιχοι για αυτά της σειράς NASM316 είναι ταυτόσημοι.

Τα παξιμάδια της σειράς AN316/NASM316 προέρχονται από ποιοτικούς παραγωγούς και προσφέρονται ως μέρος των σειρών προϊόντων AVIATIONEU NEW ERA από χάλυβα επιμεταλλωμένο με κάδμιο ή ανθεκτικό στη διάβρωση χάλυβα (CRES) παθητικοποιημένο (υποδεικνύεται με το γράμμα "C" που αντικαθιστά την παύλα στον κωδικό προϊόντος) σε διαφορετικά πάχη και μεγέθη σπειρωμάτων σε ίντσες. Τα γράμματα "R" και "L" μετά τον αριθμό της παύλας υποδεικνύουν δεξιόστροφο ή αριστερόστροφο σπείρωμα αντίστοιχα. Για περισσότερες πληροφορίες, συμβουλευτείτε την παρεχόμενη τεκμηρίωση ή επικοινωνήστε μαζί μας.

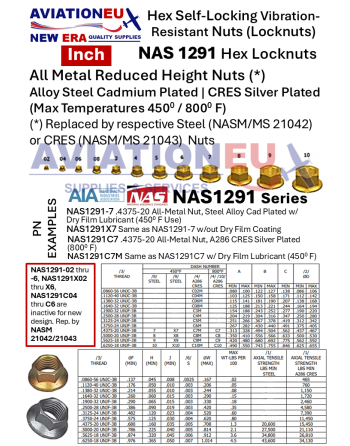

Τα παξιμάδια της σειράς NAS1291 χρησιμοποιούνται ευρέως στην αεροπορική βιομηχανία.  Είναι παξιμάδια λεπτού τοιχώματος, αυτοασφαλιζόμενα με μειωμένο ύψος και κατασκευάζονται από ανθεκτικό στη διάβρωση (ανοξείδωτο) χάλυβα με επίστρωση αργύρου για μέγιστες θερμοκρασίες 800°F ή από κράμα χάλυβα με επίστρωση καδμίου για αντίστοιχες θερμοκρασίες 450°F και διατίθενται με ή χωρίς ξηρό λιπαντικό φιλμ. Τα μεγέθη των παξιμαδιών της σειράς NAS1291 κυμαίνονται από 02 έως 10, με αντίστοιχες διαμέτρους σπειρώματος από 0,086 έως 0,6250 ίντσες. Οι παρακάτω χαρακτήρες (γράμματα) μετά τον βασικό κωδικό NAS1291 χρησιμοποιούνται για την επισήμανση του υλικού κατασκευής και της λίπανσης των παξιμαδιών:

- Χωρίς γράμα όταν το υλικό κατασκευής είναι κράμα χάλυβα με επίστρωση καδμίου με λίπανση,

- Το γράμμα"X" όταν είναι κράμα χάλυβα με επίστρωση καδμίου χωρίς λίπανση,

- Το γράμμα"C" χρησιμοποιείται όταν το υλικό κατασκευής είναι ανοξείδωτος χάλυβας με επίστρωση αργύρου για χρήση σε μέγιστη θερμοκρασία 800°F. Όταν περιλαμβάνεται το γράμμα "M"στο τέλος του κωδικού υλικού υποδεικνύει τη λίπανσή του.

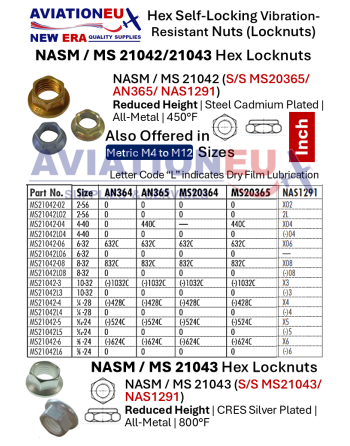

Τα παξιμάδια NAS1291 με μεγέθη -02 έως -6, καθώς και αυτά με κωδικούς NAS1291X02 έως X6, NAS1291C04 έως C6 δεν θα πρέπει να χρησιμοποιούνται στον σχεδιασμό νέων εφαρμογών.  Έχουν αντικατασταθεί από τα αντίστοιχα παξιμάδια των σειρών NASM21042/MS21042 και NASM21043/MS21043.

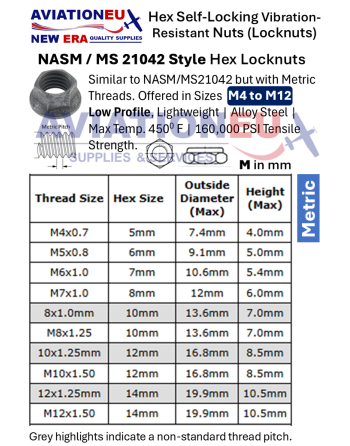

Τα αντίστοιχα παξιμάδια της σειράς MS21042 που αντικαταστάθηκαν από αυτά της σειράς NASM21042 έχουν ονομαστική αντοχή εφελκυσμού 160.000 psi. Λόγω της μειωμένης διάστασής τους χρησιμοποιούνται σε εφαρμογές χώρου όπου η πρόσβαση με κλειδί είναι προβληματική. Είναι μικρότερα από τα παξιμάδια AN363 με την ίδια δύναμη εφελκυσμού και ελαφρύτερα από τα παξιμάδια της σειράς AN365 (κατά μέσο όρο 63% για μεγέθη -3 έως -6). Κατασκευασμένα από χάλυβα με επίστρωση καδμίου, μαζί με αυτά της σειράς MS21043 από χάλυβα ανθεκτικό στη διάβρωση με επίστρωση αργύρου που αντικαταστάθηκαν από τη σειρά NASM21043, χρησιμοποιοιούνται ευρέως στην αεροπορική βιομηχανία . Οι δύο σειρές έχουν σχεδιαστεί για χρήση σε εφαρμογές υψηλής θερμοκρασίας (μέχρι 450°F για τη MS21042 και μέχρι 800°F για τη MS21043) ενώ διατίθενται χωρίς ή με φίλμ ξηρού λιπαντικού που υποδεικνύεται με το γράμμα "L" στον κωδικό προϊόντος.

Προερχόμενα από ποιοτικούς παραγωγούς, τα παξιμάδια της σειράς NAS1291 καθώς και αυτά των σειρών NASM/MS 21042 και 21043 προσφέρονται ως μέρος των σειρών προϊόντων AVIATIONEU NEW ERA. Πωλούνται σε τεμάχια ή συσκευασίες με τον αριθμό των παξιμαδιών ανά συσκευασία να αναγράφεται μετά τα γράμματα "PK" στον κωδικό αναφοράς προϊόντος (SKU).

Ανάλογα με τα επιλεγμένα παξιμάδια και τα αποθέματα,τα υλικά της παραγγελίας μπορούν να περιλαμβάνουν εναλλακτικούς κωδικούς αντί αυτών των παραγγελθέντων εφόσον τα υλικά πληρούν ή υπερβαίνουν τις σχετικές προδιαγραφές.

Για περισσότερες πληροφορίες, ανατρέξτε στην παρεχόμενη τεκμηρίωση.

Οι κοχλίες (βίδες), τα μπουλόνια και τα παξιμάδια τύπου Allen είναι υλικά στερέωσης με σπείρωμα. Οι βίδες και τα μπουλόνια αυτού του τύπου διαθέτουν μια εσοχή στην κεφαλή που επιτρέπει την εισαγωγή ενός εσωτερικού κλειδιού για την εγκατάσταση ή την αφαίρεσή τους. Οι βίδες υποδοχής (socket) Allen είναι χωρίς κεφαλή. και προσφέρονται σε διαφορετικά στυλ (επίπεδες, κυπελλοειδείς ή  τύπου κουμπιού). Τα παξιμάδια Allen είναι κυλινδρικά  με εσωτερικά σπείρωμα στη μία πλευρά & υποδοχή Allen στην άλλη. Τα υλικά αυτά διατίθενται σε διαφορετικά στυλ, μεγέθη σε ίντσες ή μετρικά, υλικά, φινιρίσματα με χονδρό ή λεπτό σπείρωμα ως ανταλλακτικά OEM ή στα πλαίσια των σειρών προϊόντων AVIATIONEU NEW ERA. Πωλούνται σε τεμάχια ή συσκευασίες με καθορισμένο αριθμό τεμαχίων ανά συσκευασία, όπως ορίζεται από τον αριθμό μετά τα γράμματα "PK" στον κωδικό αναφοράς του προϊόντος (SKU).

Αυτά που χρησιμοποιούνται για την κατασκευή και επισκευή αεροσκαφών συμμορφώνονται με Στρατιωτικά ή Αεροπορικά Πρότυπα.Τα μπουλόνια Allen των προτύπων NASM 20004 έως 20024 του Συνδέσμου Αεροπορικών Βιομηχανιών έχουν αντικαταστήσει τους αντίστοιχους κωδικούς προϊόντων των προτύπων MS 20004 έως MS 20024 που με τη σειρά τους αντικατέστησαν  αυτά των προτύπων NAS 144 έως 158. Κατασκευάζονται από χάλυβα υψηλής αντοχής 160-180 ksi & είναι κατάλληλα για χρήση τόσο σε εφαρμογές τάσης όσο και διάτμησης. Προσφέρονται σε διαφορετικά συνολικά μήκη και μήκη λαβής, σπειρώματα και διαμέτρους σε ίντσες, καθώς και με διάτρητες ή μη εφαλές και στελέχη.  Εκτός εάν καθορίζονται διαφορετικά από τα ακόλουθα γράμματα στους κωδικούς προϊόντων, τα μπουλόνια διατίθενται με στέλεχος και κεφαλή χωρίς διάτρηση. Χρησιμοποιούνται με συνοδευτικές ροδέλες MS20002C (μέγεθος) κάτω από την κεφαλή και παξιμάδια υψηλής αντοχής NAS1804- (μέγεθος) 180ksi ή MS21042- (μέγεθος) 160ksi σύμφωνα με τις απαιτήσεις.

"A"  Διάτρητο Στέλεχος (σειρά NAS)

"DH"  Διάτρητη Κεφαλή (σειρά NAS)

"ADH"  Διάτρητο Στέλεχος, Διάτρητη Κεφαλή (σειρά NAS)

"H" Διάτρητη Κεφαλή (σειρά MS)

Οι κοχλίες υποδοχής (socket) χρησιμοποιούνται σε εφαρμογές στρατιωτικές, αεροπορικές, πετροχημικών, προϊόντων παραγωγής ενέργειας και μαζικής μεταφοράς. Παράγονται από κράματα, ανοξείδωτου χάλυβα ή άλλα υλικά σε διαφορετικά μεγέθη και πληρούν αεροπορικά/στρατιωτικά πρότυπα, (AN565 που αντικαταστάθηκε από το NASM565,NAS1081,MS18063,MS18064,MS51021,MS51023,MS51029,MS51031,MS51038,MS51045,MS51963,MS51964,MS51965 & MS51966. Οι βίδες του προτύπου NASM565 είναι ακέφαλες εξάγωνες και αυλακωτές βίδες ενώ οι αντίστοιχες MS51963 κυπελλοειδούς σχήματος & εξάγωνης υποδοχής. Και οι δύο κατασκευάζονται από χάλυβα υψηλής ποιότητας.

Τα παξιμάδια Allen 81791 από κράμα νικελίου-χρωμίου με επίστρωση καδμίου είναι αυτοασφαλιζόμενα, υψηλής αντοχής, και ανθεκτικά στη διάβρωση και στην οξείδωση. Παρέχονται σε διαφορετικά μεγέθη ως κωδικοί ανταλλακτικών της TEXTRON AVIATION (ξεχωριστή καταχώρηση).

Για περισσότερες πληροφορίες, ανατρέξτε στην παρεχόμενη τεκμηρίωση ή επικοινωνήστε μαζί μας.

Τα παξιμάδια της σειράς AN315/NASM315 κατασκευάζονται από χάλυβα με επικάλυψη καδμίου με βάση τις προδιαγραφές QQ-P-416A, Τύπου ΙΙ, Κλάση 3, από χάλυβα ανθεκτικό στη διάβρωση (CRES) ή από κράμα αλουμινίου.  Τα παξιμάδια της σειράς AN315 έχουν αντικατασταθεί από τα παξιμάδια της σειράς NASM315. Οι κωδικοί (PIN, Part Identification Numbers ) για τα παξιμάδια της σειράς AN315 και οι αντίστοιχοι της σειράς NASM315 είναι ταυτόσημοι. Σχεδιάζονται και κατασκευάζονται με υλικά και προδιαγραφές για αεροπορικές χρήσεις. Μπορούν να φέρουν το ίδιο φορτίο υψηλής τάσης με τα παξιμάδια AN310 και απαιτούν βοηθητική διάταξη ασφάλισης, όπως παξιμάδι ελέγχου ή ροδέλα.

Τα παξιμάδια της σειράς AN315/NASM315 προέρχονται από ποιοτικούς παραγωγούς και προσφέρονται ως μέρος των σειρών προϊόντων AVIATIONEU NEW ERA σε διαφορετικά πάχη και μεγέθη σπειρωμάτων σε ίντσες. Τα ακόλουθα γράμματα χρησιμοποιούνται για τον προσδιορισμό ειδικών τύπων παξιμαδιών αεροσκαφών:

"C" πριν από τον αριθμό που ακολουθεί την παύλα για παξιμάδια από χάλυβα ανθεκτικά στη διάβρωση

"D" πριν από τον αριθμό που ακολουθεί την παύλα για παξιμάδια από κράμα αλουμινίου

"L" μετά από τον αριθμό που ακολουθεί την παύλα για αριστερόστροφο σπείρωμα

"R" μετά από τον αριθμό που ακολουθεί την παύλα για δεξιόστροφο σπείρωμα

Τα εξάγωνα αυτοασφαλιζόμενα παξιμάδια AVIATIONEU NEW ERA συμμορφώνονται με την προδιαγραφή ASTM A194 για παξιμάδια από κράματα χάλυβα και ανοξείδωτο χάλυβα που χρησιμοποιούνται σε εφαρμογές υψηλής πίεσης ή θερμοκρασίας ή άλλες ειδικού σκοπού. Κατάλληλα για χρήση σε δοχεία πίεσης, βαλβίδες, φλάντζες και εξαρτήματα στις βιομηχανίες επεξεργασίας, όπως το πετρέλαιο ήι τα χημικά. Προέρχονται από πιστοποιημένους κατασκευαστές, προσφέρονται σε ανταγωνιστικές τιμές και διατίθενται σε μετρικά μεγέθη (M3 - M36 διάμετρος) η σε ίντσες (3/16" - 1.1/2"), επιλογές σπειρώματος και διαφορετικές κλάσεις προκειμένου να αντοποκριθούν στις ανάγκες σχεδιασμού, συνθήκες λειτουργίας, μηχανικές ιδιότητες & απαιτήσεις υψηλής θερμοκρασίας. Ανατρέξτε στον πίνακα για περισσότερες πληροφορίες. Πωλούνται σε συσκευασίες των 100 τμχ. έκαστη. Η εμφανιζόμενη τιμή ανά συσκευασία είναι ενδεικτική. Επικοινωνήστε μαζί μας για προσφορά.

Η σειρά των εξάγωγων παξιμαδιών της σειράς ASTM A193 Κλάση B6 της AVIATIONEU NEW ERA  κατασκευάζονται από ανοξείδωτο χάλυβα AISI 410. Εκτός από την υψηλή τους αντοχή σε εφελκυσμό, παρουσιάζουν εξαιρετική αντοχή στη διάβρωση και μεγάλη διάρκεια ζωής. Μπορούν να χρησιμοποιηθούν σε εφαρμογές σε βιομηχανίες που απαιτούν υψηλή αντοχή σε εφελκυσμό και στη διάβρωση. Προέρχονται από ιστοποιημένους κατασκευαστές σε ανταγωνιστικές τιμές και προσφέρονται σε διαφορετικά μεγέθη σε συσκευασίες  των 50 τεμαχίων. Η μονάδα μέτρησης είναι 1 συσκευασία (pack) με ελάχιστη ποσότητα παραγγελίας (MOQ) 10 συσκευασίες.  Η εμφανιζόμενη τιμή είναι τιμή αναφοράς και διαφοροποιείται με βάση τα επιθυμητά μεγέθη των παξιμαδιών. Επικοινωνήστε μαζί μας για προσφορά.

Τα παξιμάδια της σειράς MS14144 είναι ελαφριά εξάγωνα οδοντωτά (καστανωτά) με εγκοπή αυτοασφαλιζόμενα παξιμάδια από χάλυβα και επίστρωση καδμίου . Pροσφέρονται ως μέρος των σειρών προϊόντων AVIATIONEU NEW ERA σε διαφορετικά μεγέθη με δεξιά κατεύθυνση σπειρώματος και με στρώση λίπανσης όπου εφαρμόζεται που καθορίζεται από το γράμμα "L" στον αριθμό ανταλλακτικού (part number).

Τα παξιμάδια αυτά  χρησιμοποιούνται στους αεροπορικούς  κινητήρες Textron Lycoming. Συνοδεύονται από το δικό μας Πιστοποιητικό Συμμόρφωσης (Certificate of Conformance). Εάν απαιτείται επιπρόσθετη πιστοποίηση, παρακαλούμμε επικοινωνήστε μαζί μας καθώς μπορεί να εφαρμόζεται αντίστοιχη χρέωση.

Τα Εθνικά Αεροδιαστημικά Πρότυπα (National Aerospace Standards NAS) είναι εθελοντικά πρότυπα που αναπτύχθηκαν και διατηρούνται από επιτροπές και ομάδες εργασίας ειδικών από εταιρείες-μέλη της Ένωσης Αεροδιαστημικών Βιομηχανιών των ΗΠΑ (AIA).

Τα πρότυπα αυτά έχουν χρησιμεύσει ως βάση στην ανάπτυξη αεροσκαφών, διαστημοπλοίων, οχημάτων εδάφους, μηχανημάτων και ηλεκτρονικών. Τα εξαρτήματα που συμμορφώνονται με τα πρότυπα NAS είναι γνωστά για την κορυφαία τεχνολογία τους και την υψηλή τους αντοχή. Το πρόθεμα NA σχετίζεται με μετρικά πρότυπα.

Τα  χαμηλού ύψους εξάγωνα αυτοασφαλιζόμενα παξιμάδια μηχανής της σειράς NAS 1022 αποτελούν μέρος των εξαρτημάτων στερέωσης που συμμορφώνονται με τα πρότυπα NAS. Προέρχονται από ποιοτικούς κατασκευαστές και προσφέρονται σε διαφορετικά υλικά και φινιρίσματα, μεγέθη σπερώματος και διαστάσεις σε ίντσες ως μέρος των σειρών προϊόντων με τη δική μας διακριτική ονομασία AVIATIONEU NEW ERA . Τα παξιμάδια από χάλυβα χαμηλής αντοχής 450 βαθμών επισημαίνονται με το γράμμα "A" μετά το NAS1022. Παρομοίως, το γράμμα "C" υποδηλώνει παξιμάδια από παθητικοποιημένο ανθεκτικό στη διάβρωση χάλυβα (CRES) ενώ το γράμμα "Ν" αναφέρεται σε παξιμάδια από χάλυβα με επίστρωση καδμίου.

Τα εξάγωνα παξιμάδια χαμηλού προφίλ των σειρών NAS1423/NAS509 (γνωστά ως jam, check ή thin nuts) έχουν το μισό πάχος  των τυπικών παξιμαδιών, με διαγώνιες οπές. Το μικρό τους πάχος επιτρέπει την εφαρμογή τους σε στενούς χώρους όπου τα συνηθισμένα παξιμάδια ενδέχεται να μην χωράνε.

Τα παξιμάδια της σειράς NAS1423 είναι κατασκευασμένα από κράμα χάλυβα 4130/4340 με επιμετάλλωση καδμίου ή από ανοξείδωτο χάλυβα Α 286 χωρίς επιμετάλλωση που επισημαίνεται με το γράμμα "C" στον κωδικό προϊόντος. Αντίστοιχα, αυτά της σειράς NAS509 είναι κατασκευασμένα από κράμα χάλυβα 4130/4340 με επιμετάλλωση  καδμίου ή από χάλυβα ανθεκτικό στη διάβρωση (CRES) αδρανοποιημένο (που επισημαίνεται με το γράμμα "C" στον κωδικό προϊόντος).

Τα παξιμάδια των σειρών NAS1423/NAS509  προέρχονται από ποιοτικούς παραγωγούς και προσφέρονται ως μέρος των δικών μας σειρών προϊόντων AVIATIONEU NEW ERA με σπείρωμα αριστερόστροφο ή δεξιόστροφο και σε διαφορετικά μεγέθη σε ίντσες. Τα γράμματα "R" και "L" στο τέλος του κωδικού αναφοράς του προϊόντος (SKU) υποδεικνύουν δεξιόστροφο ή αριστερόστροφο σπείρωμα αντίστοιχα. Πωλούνται σε τεμάχια ή συσκευασίες  καθορισμένου αριθμού παξιμαδιών ανά συσκευασία που υποδεικνύεται μετά τα γράμματα "PK" στον κωδικό αναφοράς του προϊόντος (SKU).

Για περισσότερες πληροφορίες, συμβουλευτείτε την παρεχόμενη τεκμηρίωση ή επικοινωνήστε μαζί μας.

Προδιαγραφές Παξιμαδιών από Χάλυβα

Υλικό - 4130 Κράμα Χάλυβα με βάση AMS-S-6758

Φινίρισμα - Κάδμιο Τύπος II, Κλάση 2 με βάση AMS-QQ-P-416

Θερμική Επεξεργασία- 150 KSI Min με βάση AMS2759

Σκληρότητα - 34-38 HRC

Σειρά & Κατηγορία Σπειρώματος: UNJF 3B

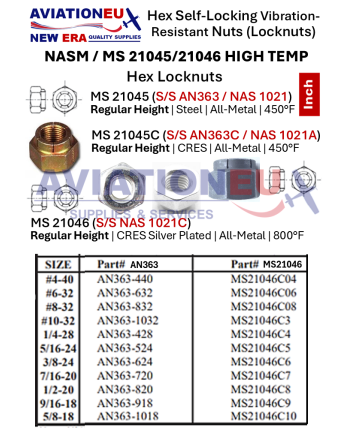

Τα μεταλλικά παξιμάδια κανονικού ύψους της σειράς AN363 είναι παρόμοια με αυτά της σειράς MS21042, εκτός από το ότι τα παξιμάδια MS21042 είναι πιο κοντά από τα AN363, αλλά έχουν την ίδια αντοχή σε εφελκυσμό. Τα παξιμάδια της σειράς AN363 κατασκευάζονται από ανθρακούχο χάλυβα με επιμετάλλωση από κάδμιο σύμφωνα με την προδιαγραφή QQ-P-416C ή από ανοξείδωτο χάλυβα, οπότε το γράμμα "C" περιλαμβάνεται μετά τον αριθμό σειράς (π.χ. AN363 παξιμάδια από ανθρακούχο χάλυβα με επιμετάλλωση από κάδμιο, AN363C αυτά από ανοξείδωτο χάλυβα). Και τα δύο είναι σχεδιασμένα για χρήση σε εγκαταστάσεις υψηλής θερμοκρασίας (AN363 έως 450°F, AN363C έως 800°F). Τα παξιμάδια της σειράς AN363/AN363C έχουν αντικατασταθεί από αυτά των MS21045/MS21046C αντίστοιχα, τα οποία με τη σειρά τους  αντικαταστάθηκαν από αυτά της σειράς NASM21045/NASM21046C. Οι κωδικοί (PIN, Part Identification Numbers ) για τα παξιμάδια της σειράς MS21045/MS21046C και οι αντίστοιχοι για αυτά της σειράς NASM21045/NASM21046C είναι ταυτόσημοι (π.χ. AN363-1032 σε MS21045-3 σε NASM21045-3).

Προερχόμενα από ποιοτικούς παραγωγούς, τα μεταλλικά παξιμάδια MS21045/MS21046C προσφέρονται ως μέρος των δικών μας σειρών προϊόντων AVIATIONEU NEW ERA που περιλαμβάνουν επίσης παξιμάδια από άλλες σειρές AN, MS/NASM (ανατρέξτε στις μεμονωμένες παρουσιάσεις προϊόντων). Πωλούνται ανά τεμάχιο. Για περισσότερες πληροφορίες ανατρέξτε στις προδιαγραφές των προϊόντων ή επικοινωνήστε μαζί μας.
